（一）模型整体概况

本煤矿动态实训仿真模型采用标准实训沙盘比例制作，整体分区布局严格遵循真实煤矿设计规范，分为地面工业广场区、井筒开拓区、井下巷道网络区、综合采煤作业区、巷道掘进作业区、辅助生产系统区、安全避险系统区、地面配套设施区八大板块；整体采用模块化布局，巷道层次分明、巷道标识清晰、设备按真实工艺配比，支持静态展示、动态运转、流程灯光演示三种模式，可完整演示煤矿从井下采煤到地面装车外运的全生产链条。

（二）地面工业广场及配套设施详情

1. 地面主副井场地：设置主立井、副立井、风井三大井筒地面建筑，配备主井提升机房、副井绞车房、井口房、井架、天轮、提升钢丝绳、罐笼仿真模型，可动态模拟罐笼上下升降、提升运输工况。

2. 生产配套厂区：布置原煤储煤仓、筛分洗选车间、皮带运输走廊、矸石堆场、污水处理站、锅炉房、变电所、压风机房、瓦斯抽放泵站。

3. 行政生活及安全设施：煤矿调度指挥中心、办公楼、职工宿舍楼、安检培训楼、消防救援站、医疗急救点、停车场、矿区道路及绿化景观；同时设置门禁安检、入井培训模拟区，还原煤矿地面入井流程管理场景。

（三）井筒与井下开拓巷道系统

1. 井筒工程：包含主井、副井、回风井三条立井井筒，连通地面与井下水平巷道，模拟提升人员、提升煤炭、下放设备材料、回风换气功能分区。

2. 井下巷道布局：严格按开拓方式分为主运输大巷、辅助运输大巷、回风大巷、采区上山、下山巷道、工作面顺槽、联络巷、硐室巷道；所有巷道分层布设，标注巷道名称、风流方向、运输方向、安全标识。

3. 井下关键硐室：仿真制作中央变电所、中央水泵房、水仓、等候室、消防材料库、机电设备硐室、调度硐室等专用功能硐室，完整匹配井下生产保障体系。

（四）综合机械化采煤工作面（核心动态区）

为模型核心仿真演示区域，完整还原现代化综采工作面全套设备及作业工艺：

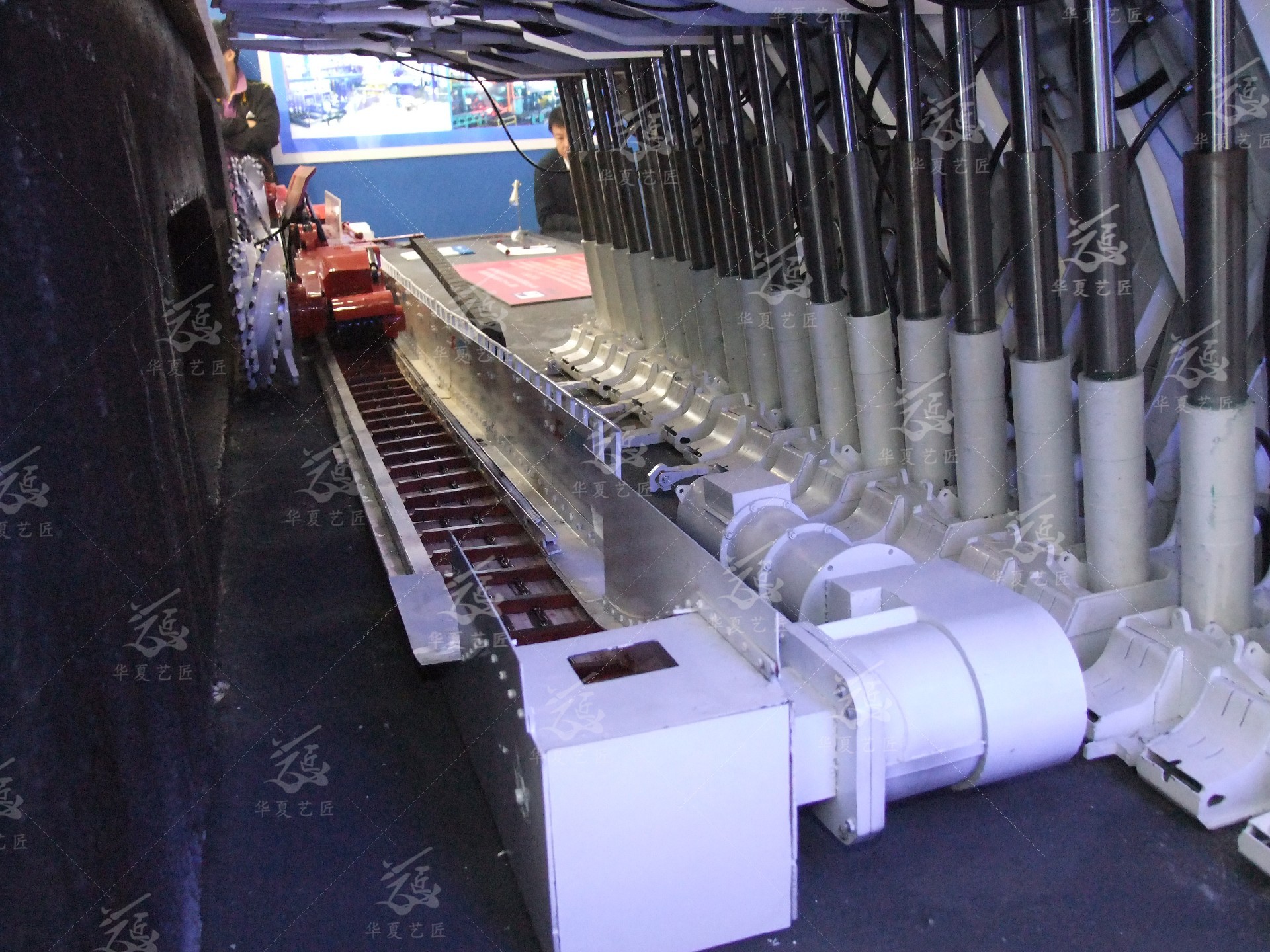

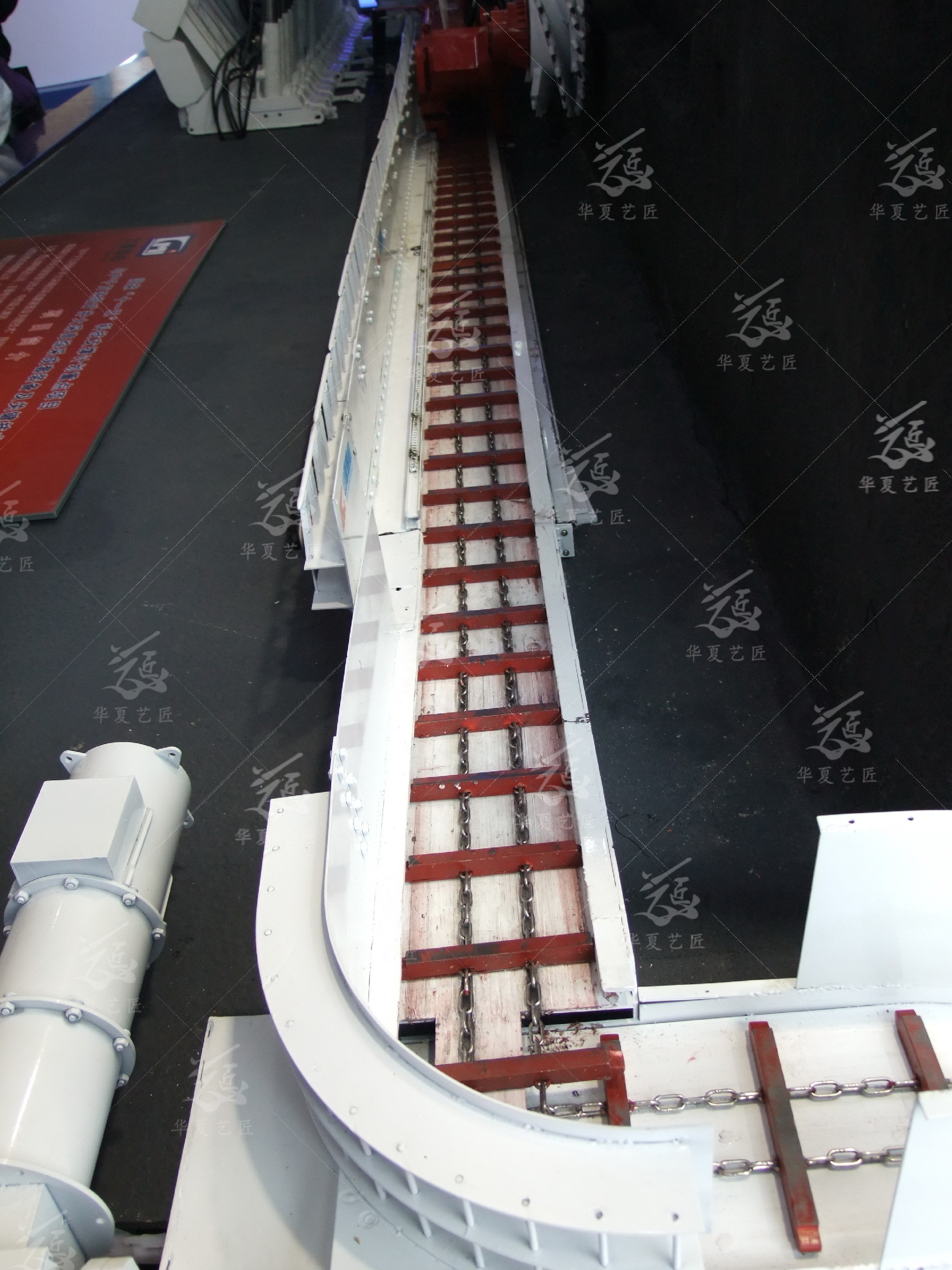

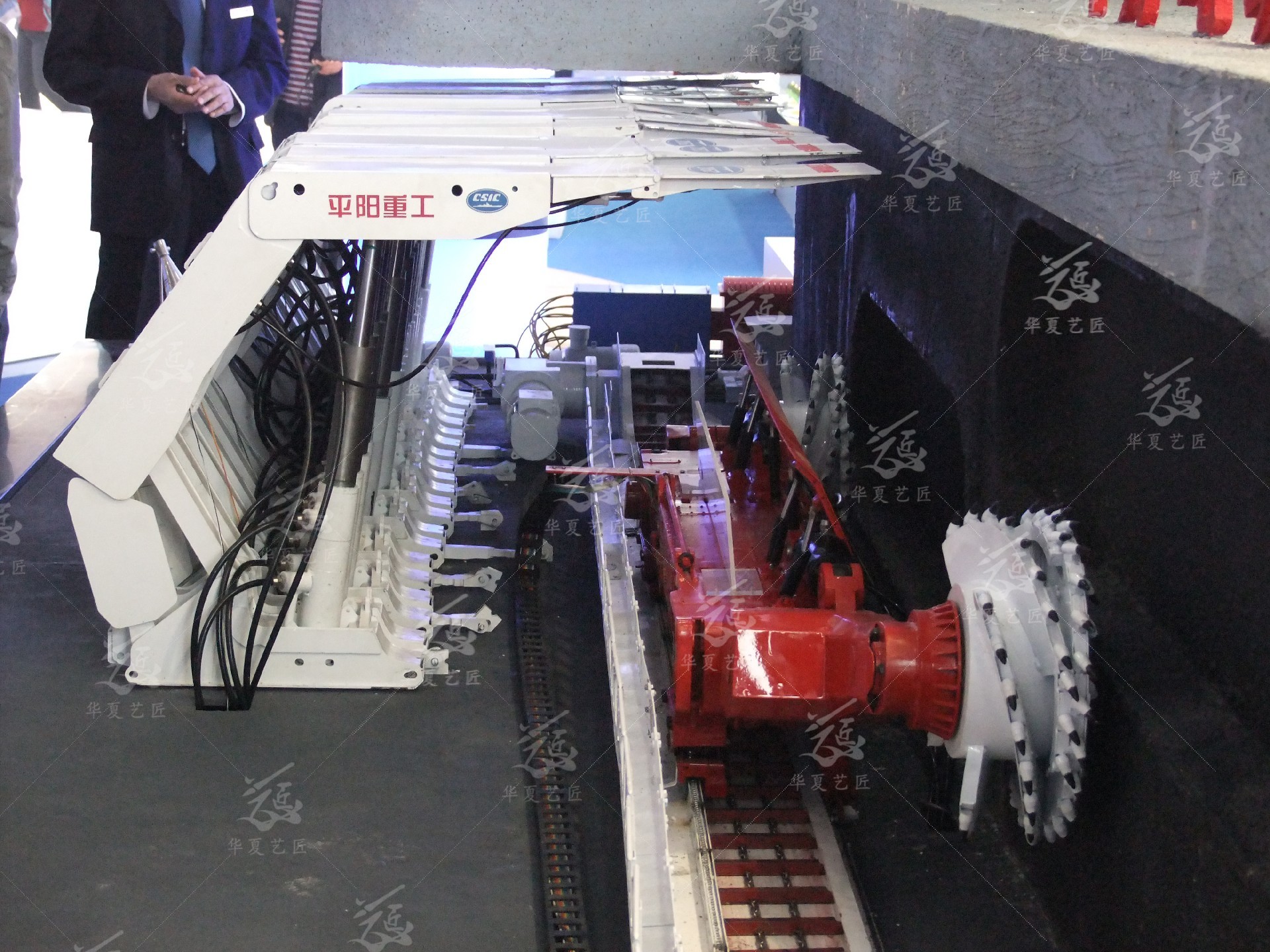

1. 核心设备配置：滚筒采煤机、液压支架、刮板输送机、转载机、破碎机、工作面皮带运输机全部按比例仿真，支持机电动态动作。

2. 动态仿真功能：可模拟采煤机往返割煤、液压支架自动推溜移架、刮板输送机运煤、煤炭经转载机 — 破碎机转入顺槽皮带全过程动态运转。

3. 配套场景：布置工作面支护结构、端头支护、安全通道、矿工仿真人物、瓦斯检测点位、喷雾降尘装置，还原井下综采现场作业环境。

（五）巷道掘进工作面仿真

设置锚网支护掘进工作面，配置掘进机、锚杆钻机、皮带转载设备、局部通风机；模拟巷道开挖、出矸转运、锚网支护、临时支护标准掘进施工流程，展示煤矿井下巷道开拓、采区准备完整工艺。

（六）煤矿八大生产辅助系统仿真

1. 提升运输系统：主井箕斗提升、副井罐笼人员物料提升，井下皮带运输机、轨道矿车、蓄电池电机车仿真，模拟煤炭从工作面→大巷→井筒→地面煤仓全转运流程。

2. 通风系统：地面主扇风机、井下风门、风墙、风筒、局部通风机，通过灯光气流流向演示新鲜风流进井、污浊风流回风排出完整通风路线，展示分区通风、串联通风安全原理。

3. 排水系统：中央水泵房、水仓、排水管路、井下疏水巷道，模拟井下积水汇集、水泵集中排至地面污水处理站流程。

4. 供电系统：地面变电所、井下中央变电所、采区配电点、高压供电线路，演示电能地面输送至井下各类机电设备供电工实训认知。

5. 压风系统：地面压风机房、井下压风管路、采掘工作面风动设备接口，模拟压缩空气输送至掘进、支护、维修等作业环节。

6. 瓦斯抽采系统：瓦斯抽放钻孔、抽采管路、井下瓦斯泵站、地面瓦斯利用设施，演示瓦斯抽采、输送、排空及利用工艺流程。

7. 防尘防灭火系统：井下喷雾洒水管路、隔爆水棚、消防管路、防火密闭墙，展示煤矿防尘、防冲击地压、防火灾安全设施布局。

8. 通信监控系统：井下通信线缆、调度电话、人员定位基站、瓦斯传感器、风速传感器、监控分站，对接地面调度指挥中心，模拟实时监测、远程调度功能。

（七）安全避险六大系统完整仿真

严格按照煤矿安全标准配置：安全监测监控系统、人员定位系统、紧急避险系统、压风自救系统、供水施救系统、通信联络系统；模型设置井下避难硐室、永久避险舱、自救器存放点、压风供水接口、应急照明标识，可演示突发险情下人员撤离、就地避险、自救互救完整安全流程。

（八）灯光演示与实训教学功能

1. 灯光流程演示：采用分区 LED 灯光，分别演示风流流向、煤炭运输流向、供电线路走向、避灾路线、火灾瓦斯隐患模拟警示灯光，层次清晰、直观易懂。

2. 动态演示功能：综采设备、提升绞车、皮带运输、轨道矿车均可电动运转，还原真实生产动态工况。

3. 教学实训用途：可用于煤矿专业矿井认知、开拓方式学习、综采工艺实训、通风系统分析、安全避险路线推演、岗位安全培训，也可作为学校实训室、企业展厅、技能竞赛专用展示实训模型。
