一、设备原型应用背景

振动筛分设备是现代化煤矿洗选生产流程里不可或缺的核心处理装备，广泛应用于井下原煤升井之后的洗煤加工车间。原煤开采出来后混杂大小不一的煤块、矸石、煤泥，需要通过筛分设备完成分级作业。设备依靠激振动力单元驱动整体筛框做高频往复振动，物料从进料端送入，依次流经多层筛网，不同孔径的筛面将原煤按照粒度实现多级分选，分离出大块煤、中块煤、小块精煤以及煤泥，实现煤与矸石初步分选，为后续洗选、脱泥、脱水工序提供预处理，助力煤炭清洁高效加工，提升原煤产品品质，是煤炭产业提质增效的关键重型装备。

二、模型制作工艺与结构还原细节

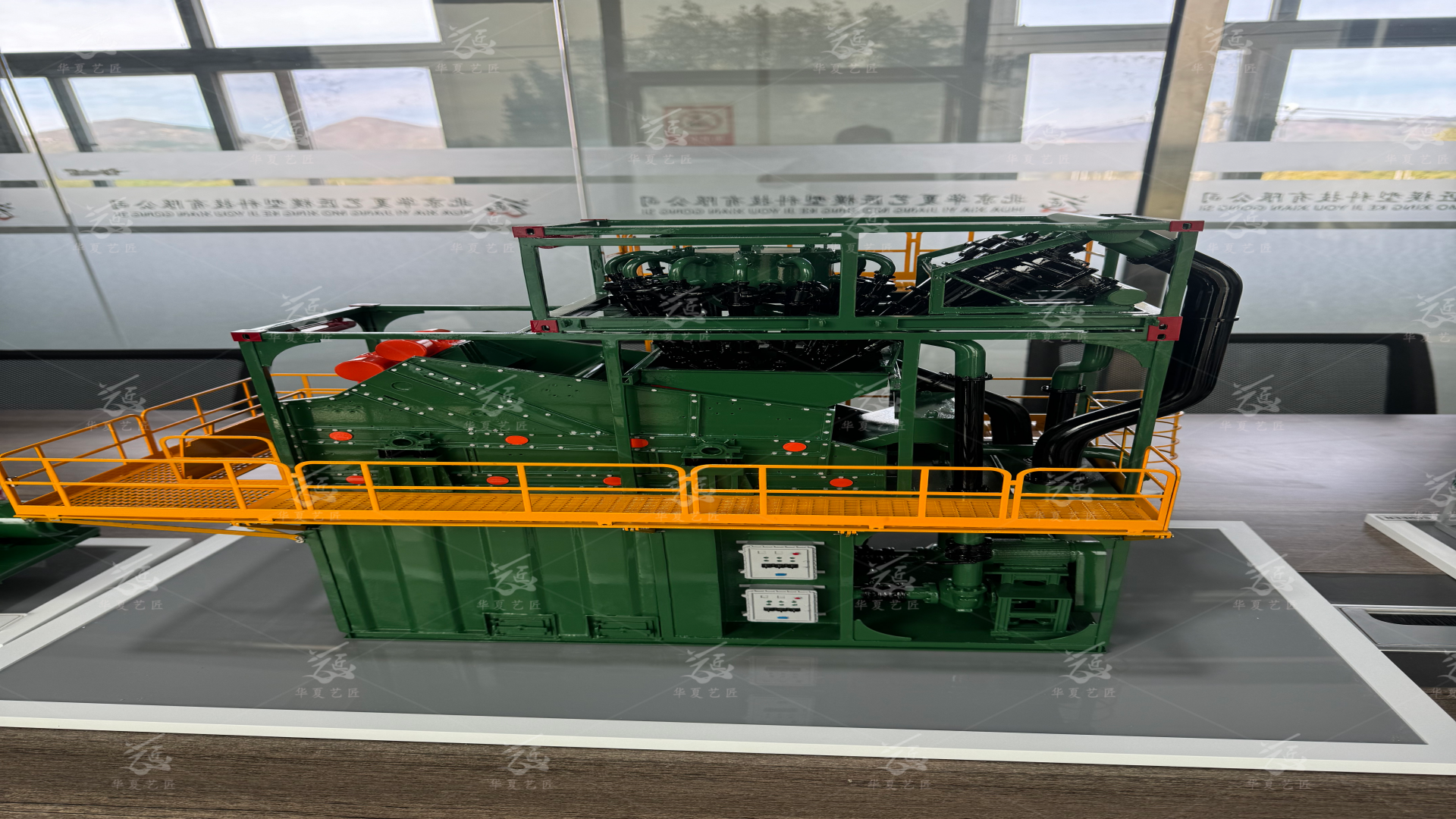

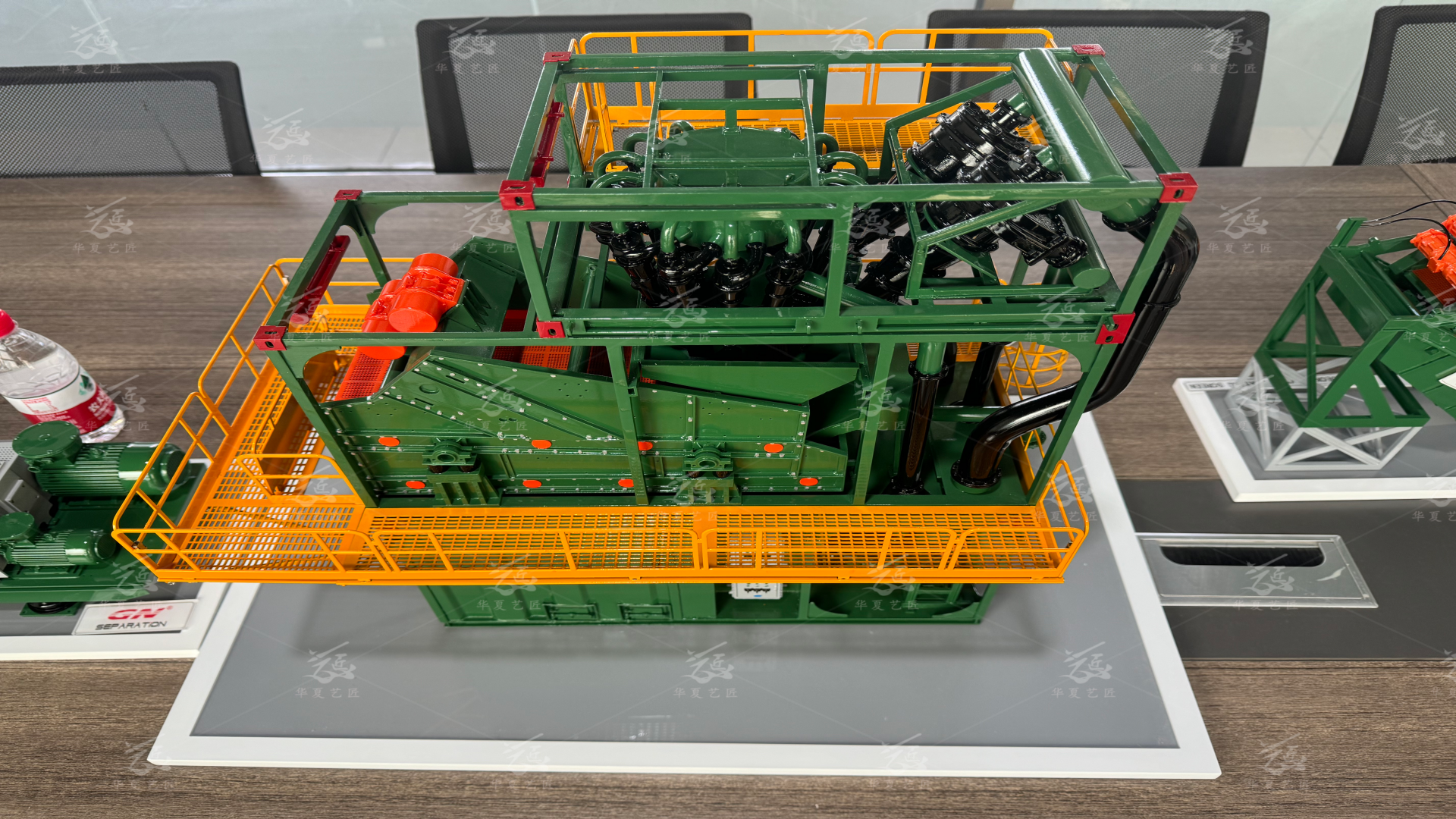

模型严格对照真机图纸与现场实物进行比例缩放制作，高度还原设备真实形态与装配关系。

主体机架结构：整体桁架式高强度钢架主体采用墨绿色工业涂装，还原矿山设备防腐漆面效果，完整复刻桁架梁柱、拼接连接板、模拟螺栓铆钉等细节，钢架的受力结构、拼接装配层次清晰可见，还原重型设备稳固的承载构架。

动力激振单元：设备一侧橙色构件为核心激振器驱动组件，色彩做差异化处理，突出设备动力核心，还原激振电机本体、接线线缆、连接基座等细节，直观展示整套设备的振动动力来源。

多层筛分筛床系统：模型完整还原多层叠放布置的筛床结构，分层排布的橙色耐磨筛网仿真耐磨聚氨酯筛面，每层筛床独立呈现，完整还原多级筛分层级关系，能够直观体现物料从上至下逐级分级的作业路径。

附属构件还原：精准复刻设备上方多组法兰连接组件、模拟液压管线、检修爬梯扶手、设备固定支座，机身正面还原原厂设备标识铭牌，文字标识清晰；底部配置仿真设备支撑基座，还原设备现场落地安装形式，零部件之间装配关系严谨，最大程度还原真机的机械逻辑。

三、模型展示价值与应用场景

现实中的筛分设备体型庞大，整套设备占据洗煤厂较大生产空间，内部多层筛床结构被外部框架遮挡，很难直观观察内部层级构造。本仿真模型解决大型工业装备展示难题，将整套设备完整浓缩。

在企业展厅中，可作为核心展品，对外展示矿山洗选装备研发制造实力；行业展会现场，能够代替大型真机，方便对外推介设备产品；投标汇报场景，配合方案文本，具象化展示设备构造，增强方案说服力；同时也可作为科普教学教具，面向技术人员、学员讲解振动筛分设备工作原理、洗选工艺流程，让复杂的矿山机械原理通俗易懂。模型兼顾外观写实度与工艺专业性，实体展品质感强，兼具观赏性与技术表达价值。
