KH-LY51物联网智能家居实训沙盘模型

物联网智能家居实训沙盘模型是针对高等院校智能家居实训的需求，综合运用传感器采集、执行器控制、无线传感器网络、嵌入式系统、RFID系统、网络通信、云平台系统等物联网技术以及多学科技术的交叉融合，依托部署在沙盘内的各种传感器节点、控制节点、智能网关、智能终端实现家居生活环境的智能环境监测、智能安防监测、智能设备控制、智能设备联动等功能，贴近真实智能家居系统，为物联网智能家居实训教学提供了一个完备的应用实训系统。

物联网智能家居实训沙盘模型实验系统资源丰富，覆盖多种课程实验，可完成单片机技术、嵌入式技术、RFID射频识别技术、无线传感器网络技术、无线通讯技术、传感器技术、云平台技术、电子技术应用等诸多课程的实验实训，课程实验提供开放的软件及代码资源，支持二次开发，着重培养学生的实际动手能力与编程能力，可实现教学、科研、学生毕业设计等相关物联网课题。

一、沙盘模型特点：

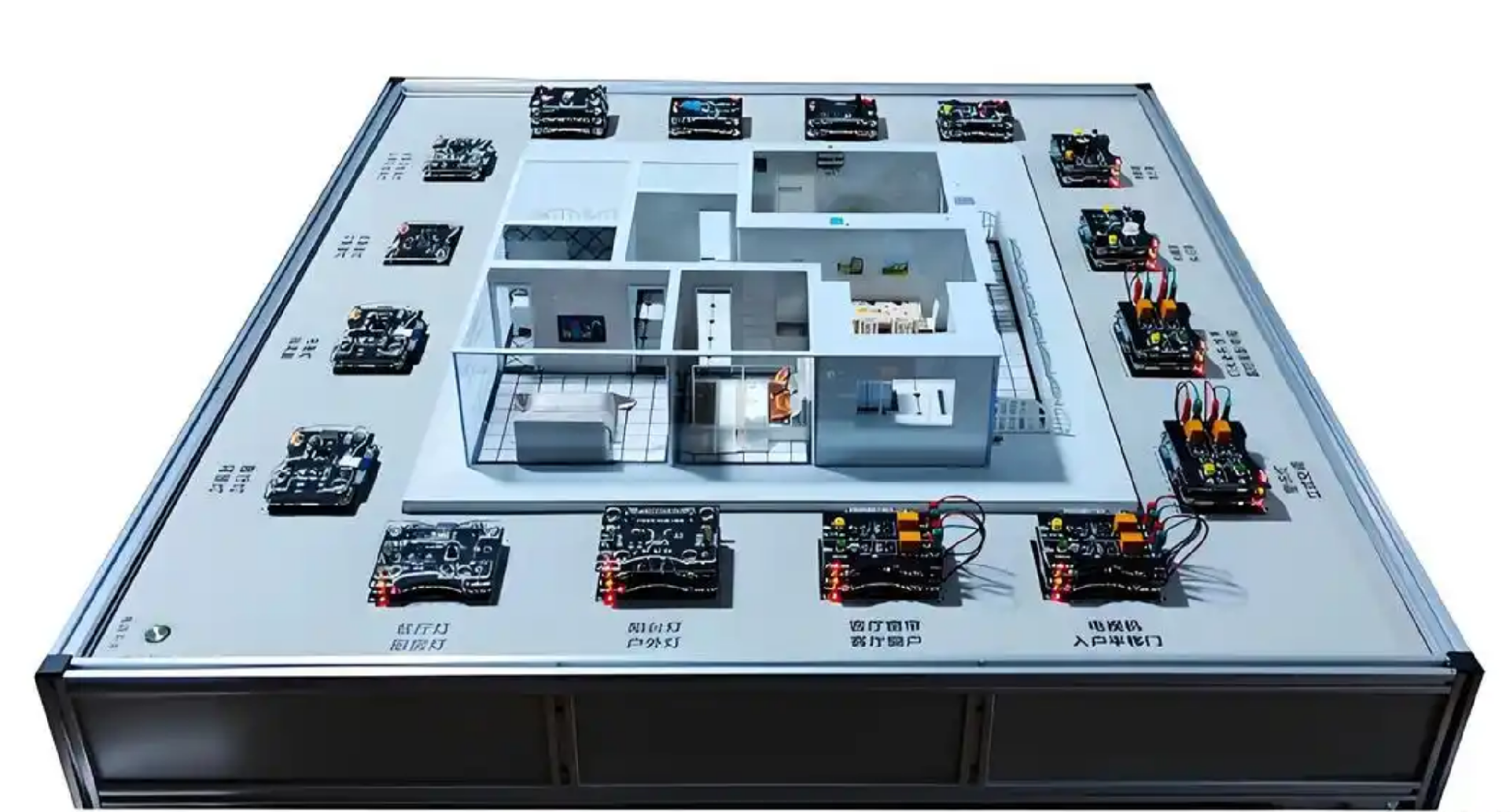

沙盘模型

物联网智能家居实训沙盘模型是一款以综合实训为主的实景沙盘，沙盘主要由实景演示区和综合实训区两部分组成，通过将实景演示区的平层沙盘和综合实训区的物联网模块相结合，实现通过外围物联网模块控制沙盘内的灯光和电器，完成智能家居系统的实训实验。

1、智能家居沙盘采用高强度铝合金骨架，外形尺寸1.1m*1.0m*0.25m；

2、智能家居沙盘包含12路灯光、电动窗帘、电动窗户、电视机、电动门、空调、排风扇、警示灯、监控以及全部灯光开关，均可通过外围实验模块进行控制；

3、智能家居沙盘采用一体式供电结构，整个沙盘只需连接一根电源线即可，通过一根电源线可以为16路模块供电，省去繁杂的接线工作，便于学生使用操作；

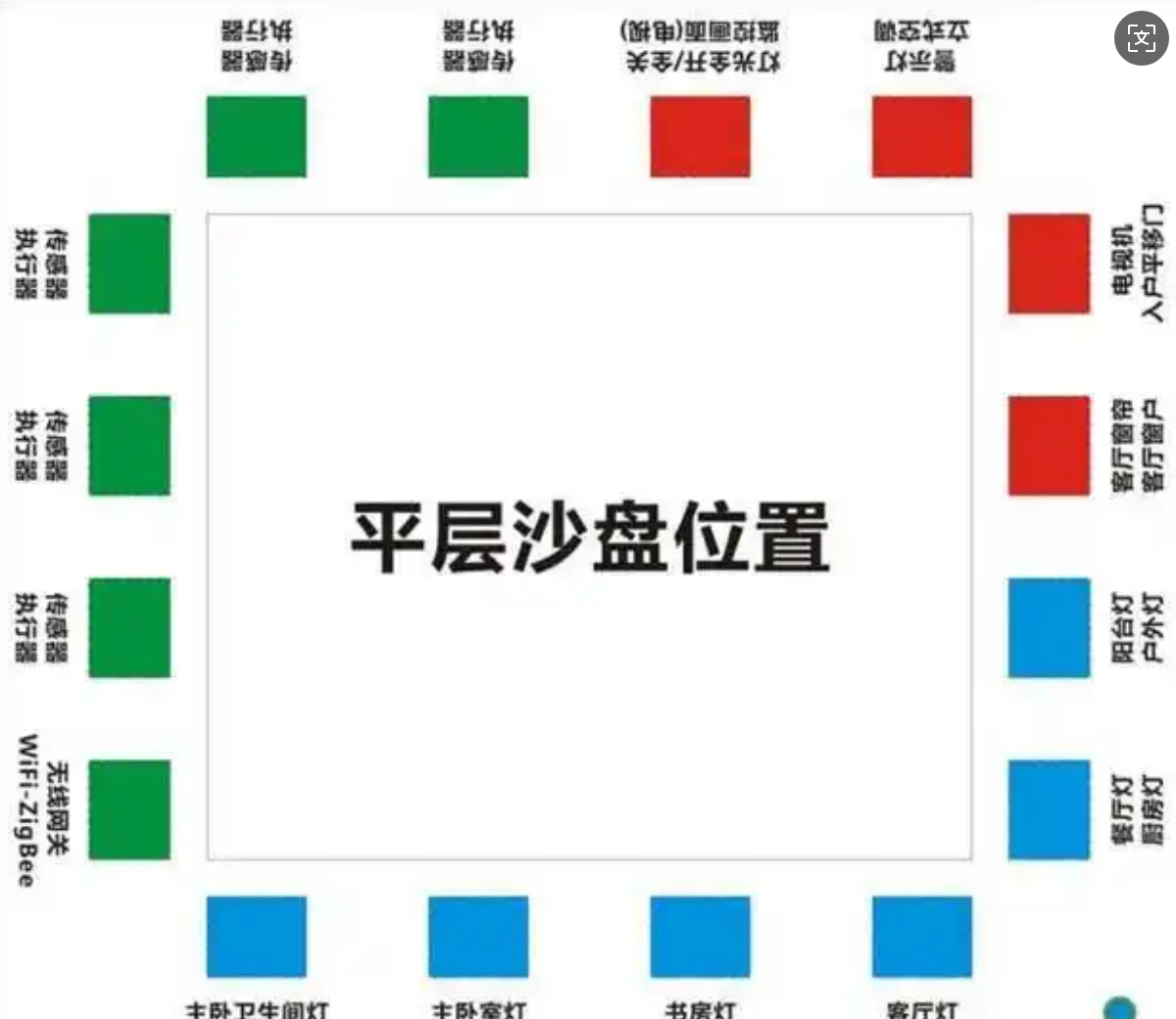

4、智能家居沙盘表面集成16个实验模块插槽，所有实验插槽均可进行磁吸式连接，并且集成防短路设计，支持至多个模块的联动实验，可在单个知识点学习的基础上，进行多模块综合应用实验，可完成无线传感网络实验等多种复杂的联网实验；

5、智能家居沙盘内部与外围物联网模块底板连接，可通过物联网模块直接控制智能家居的灯光和电器，代码开源，支持二次开发；

6、提供NewIOT物联网实验平台，用于实验调试及相关物联网模块基础配置；

二、沙盘模块：

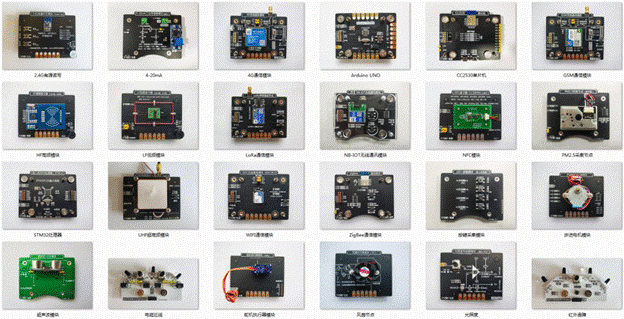

沙盘模块

1、采用磁吸式可拆卸结构，集成防呆设计，避免短路；

2、可以无缝吸附到智能家居实训沙盘上，插槽集成供电功能，无需单独外接电源；

3、实验模块表面集成电路图（下图），便于学生更直观的了解元器件的组成及模块的运行原理：

实验模块表面集成电路图

4、模块均采用磁吸式接口设计+搭积木式结构，集成标准的12路弹性插针，可以实现供电、仿真调试、数据通信、IO口拓展等功能，同时支持搭积木式的多级磁吸联接，通过弹性插针即可通信，无须外接跳线，通过模块相互搭积木，组成一套完整的物联网系统，如：STM32处理器+ZigBee无线模块+传感器模块（3层垂直积木，无须额外接线），可拓展性强，如下图所示：

5、模块升级：更新最新物联网模块时，保证可以与智能家居实训沙盘无缝连接，避免重复购买造成浪费；

三、实验内容：
通过将各个实验模块与智能家居实训沙盘相结合，可进行多种实训实验：

1、智能灯光控制实验（12路）

2、WiFi无线通信实验

3、智能窗帘控制实验

4、环境检测与联动实验

5、智能窗户控制实验

6、RFID读卡与应用实验

7、智能门禁控制实验

8、云平台配置与应用实验

9、智能空调控制实验

10、单片机开发与应用实验

11、智能电视控制实验

12、传感器采集与应用实验

13、智能监控控制实验

14、执行器控制与应用实验

15、智能风扇控制实验

16、ZigBee无线传感器网络配置实验

实验中提供开源的实验代码，可自行修改、编译代码，支持二次开发，可根据以上基础实验，自行拓展更多智能家居实验，实现家居系统的开发与应用；
