这里为你整理一套储能柜金属展示 + 教学结构模型的精简实训方案，突出金属实体 + 透明剖面 + 动态演示 + 模块化教学，适合展厅展示与高校 / 职教的新能源、电力、自动化专业实训，可直接用于方案设计与制作落地。
| 项目 | 金属展示模型 | 教学结构模型 |
|---|---|---|
| 用途 | 展会 / 展厅静态展示、外观工艺呈现 | 课堂拆解、结构认知、动态原理演示、实训操作 |
| 比例 | 常用 1:10、1:20；尺寸建议 600×400×1200mm（桌面式） | 常用 1:8、1:10；可做 1:1 局部剖面；支持模块拆分 |
| 材质 | 主体 304 不锈钢 / 铝合金；面板可选拉丝金属 + 亚克力透明窗；激光切割 + CNC 加工 | 金属框架 + 可拆卸模块；透明有机玻璃 / PC 做剖面；内部组件用彩色金属 / ABS 区分 |
| 核心特性 | 质感强、耐用、IP54 防护；可加 LED 轮廓灯 | 可拆分、可透视、动态模拟充放电 / 散热；带 BMS/PCS 控制示意；故障模拟按钮 |
标准工业柜造型：双开门、散热百叶、吊装耳、接地端子、急停按钮、IP 防护标识
金属面板采用激光切割 + 折弯 + 焊接，表面拉丝 / 喷塑；透明窗可快速拆卸观察内部
教学款增设分层抽屉式结构，方便取出电池模组、BMS、PCS 单独讲解
电池簇 / 模组：按真实串并联布局；用不同颜色区分电芯，LED 灯带模拟充放电电流路径
BMS（电池管理系统）：独立小盒 + 传感器节点，标注电压 / 温度采集点
PCS（储能变流器）：模拟交直流转换，带指示灯显示功率流向
热管理：风冷（风机 + 风道）或液冷（管路 + 冷板）；LED 流动灯光模拟冷却液循环
消防系统：气溶胶 / 全氟己酮灭火装置示意；带声光报警联动
EMS（能量管理系统）：中控单元，连接各模块实现逻辑控制

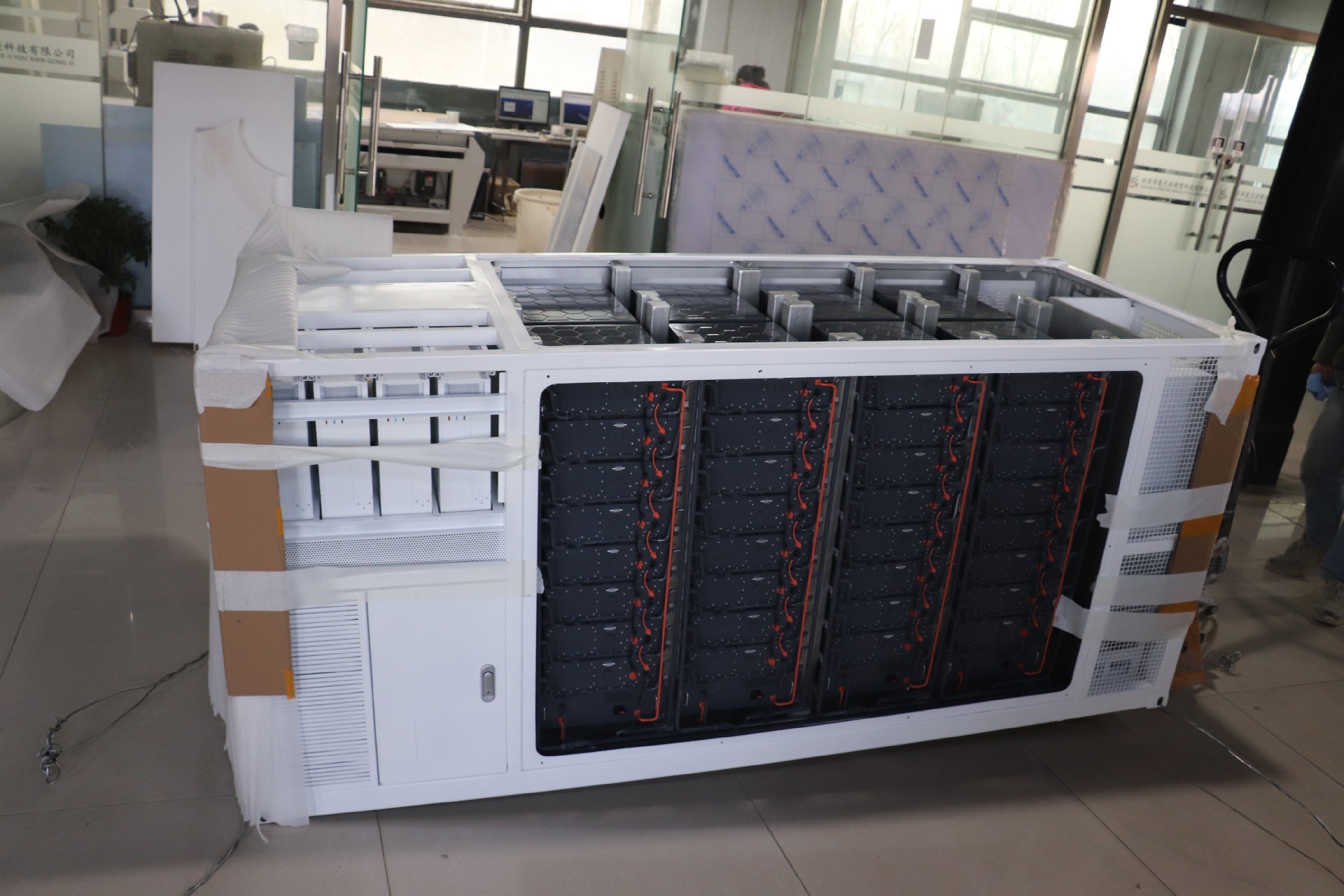

储能柜内部结构示意图
小型 HMI 触摸屏：显示 SOC、电压、温度，控制 LED 充放电演示启停
分拆式操作台：可单独对 BMS/PCS/ 热管理进行模拟编程与参数调节
无线通讯模块：支持手机 APP / 平板远程查看状态
充电：电网侧→PCS 整流→直流母线→电池模组；对应蓝色 LED 流动
存储：BMS 监测均衡，热管理系统启动（风机 / 液冷灯光闪烁）
放电：电池→PCS 逆变→负载 / 电网；对应红色 LED 流动
故障模拟：如过温，消防系统声光报警，PCS 自动停机
基础模块：储能柜结构识别、核心部件功能认知、电气安全规范
进阶模块：BMS 参数设置、PCS 充放电逻辑编程、热管理控制策略、消防联动设计
综合模块：全流程充放电闭环运行、电网调峰 / 削峰填谷模拟、故障诊断与应急处理
加工：激光切割（精度 ±0.1mm）、CNC 雕刻、金属焊接、表面喷砂 / 喷塑
装配：模块化装配，所有部件可单独更换；线束用航空插头连接，方便插拔
安全：低压供电（12-24V），无高压风险；边角钝化，防止划伤
验收：尺寸、外观、功能演示、拆分便捷性逐项测试
展示场景：企业展厅、能源展会、科普馆；突出金属质感与科技感
教学场景：高职 / 本科新能源科学与工程、电力系统自动化、储能技术等专业实验室
扩展方案：
增加数字孪生：3D 软件同步显示模型内部状态
扩展微网沙盘：与光伏板、风机、负载模型联动，模拟园区级微网运行
定制不同储能技术：如液流电池、钠离子电池储能柜模型
这套模型采用金属骨架 + 透明剖面 + 动态灯光 + 交互控制的组合，既能在展会中呈现专业的工业质感，又能在教学中让学生亲手拆解、操作、编程，直观理解储能柜从结构到控制的全流程，是连接理论与实践的高效实训载体。
